   Представляю вам конструкцию высококачественного микрофона с предварительным усилителем. Микрофонный усилитель выполнен на операционном усилителе, за счет качественной сборки и подбора номиналов схемы микрофон может служить во многих конструкциях как звукопринимающее устройство высшего качества. Микросхема - операционный усилитель ВА4558 , аналог JRC4558. C1 и С4 на схеме имеют емкость - 0.22мкф.

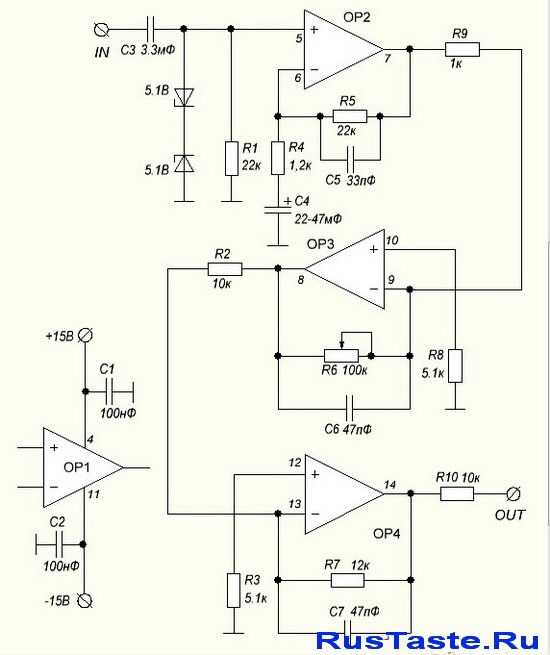

МИКРОФОННЫЙ УСИЛИТЕЛЬ - СХЕМА

   Данный микрофонный усилитель предназначен для контроля звуковой обстановки в помещении и на улице, также может быть использован в радиожучках и в других устройствах шпионажа. Разработан специально для применения в системах видеонаблюдения. Использование миниатюрного активного микрофона обеспечивает качественный звук в области видеонаблюдения, охраны и безопасности.

Делаем качественный микрофонный усилитель

   Отличительная характеристика микрофона - это его высокая чувствительность и низкий уровень шумов встроенного операционного усилителя. Микрофон обеспечивает качественный звук на стандартных мониторах и магнитофонах. Может использоваться совместно с платами аудиоввода Ewclid-A через стандартный линейный аудиовыход. Микрофон имеет иизкое потребление тока. Никелированный корпус защищает схему от электрических помех и шумов. Имеет миниатюрные размеры.

Самодельный микрофонный усилитель на микросхеме

   Микрофон подключается к входам видеорегистраторов и видеомониторов, что позволяет без проблем записать разговоры. Подключая к входу усилителя низкой частоты мы получаем микрофон со студейными характеристиками. Микросхему можно найти в автомагнитолах ( они обычно находятся вблизи звукового регулятора. Ознакомтесь с таблицей характеристик микрофона шорох

   Параметр - Значение
-Акустическая дальность до 7 метров
-Выходное напряжение - 0, 25В
-Длина линии, до 300 м
-Корпус / материал - цилиндр / никелированный алюминий
-Питание микрофонного усилителя - DC 5…12V
-Потребление - 0,02A

микрофонный усилитель на ОУ

   Для того, чтобы сохранить качество сборки желательно не менять номиналы деталей схемы, хотя отклонение емкостей входного и выходного конденсатора допускается! Конструкция собрана на макетной плате, при наличии всех деталей устройство собирается за 20 минут. Микрофон электретный, можно использовать практически любой (например от гарнитуры мобильного телефона), но для повышения чувствительности желательно применить микрофон от китайского бытового магнитофона.
