За последнее время мне пришло сразу несколько разных вопросов, так или иначе касающихся использования рентгеновских исследований в стоматологии. Надо сказать, что вокруг этой темы всегда было много различных заблуждений, мифов и домыслов, замешанных на ярко выраженной в нашей стране фобии ко всему, что хоть как-то ассоциируется с «радиацией». Поэтому я решил не писать ответы отдельно на каждый вопрос, а объединить их в одну заметку.



Что такое визиограф и чем он отличается от рентгена?



Этот один из часто задаваемых вопросов сродни тому, чем отличается автомобиль от светофора… Вроде бы и то, и другое понятия имеют какую-то связь, но сравнивать их как-то затруднительно. Так же и здесь. Радиовизиограф – это система, воспринимающая рентгеновское излучение, трансформирующая его в цифровой вид и выводящая изображение на экран компьютера. Рентген (который Вильгельм Конрад) – это давно умерший немецкий физик, который получил мировую известность благодаря открытию им лучей с малой длиной волны, обладающих огромной проницающей способностью. Сам физик назвал эти лучи Х-лучами (в английском языке они сегодня именно так и называются  - X-ray), но сейчас мы часто называем их рентгеновскими лучами, а в быту просто «рентгеном». Также рентгеном назвали и единицу мощности излучения. Теперь понятно, что визиограф и рентген – это совсем разные вещи. Если уж с чем и сравнивать визиограф, то с рентгеновской пленкой, которую он повсеместно и вытесняет из всех областей медицины.

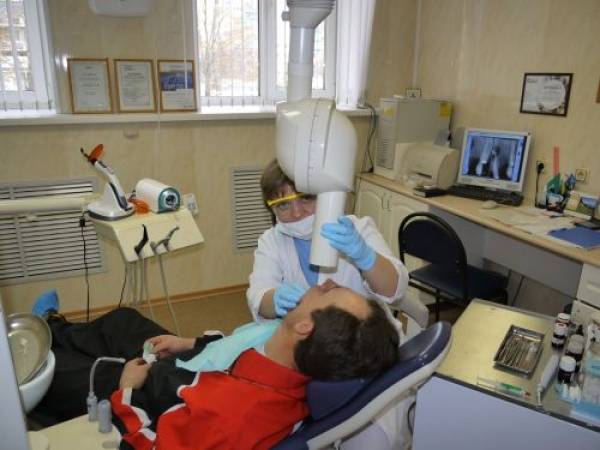

визиограф стоматологический





Правда ли что визиограф безопаснее, чем обычный снимок на пленку?



Когда спрашивают о таком сравнении, подразумевают ту лучевую нагрузку, которую получает пациент при использовании разных методик. В этом смысле, действительно, визиограф предпочтительнее, поскольку его датчик гораздо чувствительнее самой лучшей пленки. Поэтому для получения качественного изображения с помощью визиографа нужны значительно более короткие выдержки. Для получения снимка на пленке выдержка составляет 0.5-1,2 сек. Для получения такого же снимка с помощью датчика визиографа – 0.05-0.3 сек. Т.е. в 10 раз короче. В результате лучевая нагрузка, получаемая пациентом при  использовании визиографа, снижается до незначительного минимума.



рентген зуба



Сколько снимков можно сделать за один раз? И вообще, не вредно ли при лечении большого количества зубов то, что приходится делать много рентгеновских снимков?



Это наиболее животрепещущий из задаваемых про рентген вопросов.  То ли как отголосок Чернобыля, то ли из-за всплывающих в памяти уроках ОБЖ, но в нашем обществе очень сильна фобия ко всему, что хоть отдаленно связано в наших головах с радиацией. Любой лишний снимок нередко вызывает вопросы про лучевую болезнь, или «не буду ли я светиться в темноте?» Поэтому постараюсь здесь пояснить подробнее. Сначала с точки зрения голой науки.

Для измерения количества лучистой энергии, приложенной к живой ткани, используют различные единицы - джоуль на килограмм, грэй, бэр, зиверт и т.д. В медицине, при рентгеновских процедурах обычно оценивают дозу, полученную за одну процедуру всем организмом - эффективную эквивалентную дозу, измеряемую в зивертах. Согласно СанПиНу 2.6.1.1192-03, при проведении профилактических медицинских рентгенологических процедур и научных исследованиях эта доза не должна превышать 1000 мкЗв (микрозиверт) за год. Причем здесь речь идет именно о профилактических исследованиях, а не о лечебных, где эта планка значительно выше. Что такое  1000 мкЗв? Много это или мало? Вспоминая известный мультфильм, ответ прост – смотря в чем мерять. 1000мкЗв – это примерно:



- 500 прицельных снимков (2-3 мкЗв), полученных с помощью радиовизиографа
- 100 таких же снимков, но с использованием хорошей рентгеновской пленки (10-15 мкЗв)
- 80 цифровых ортопантомограмм (13-17 мкЗв)
- 40 пленочных ортопантомограмм (25-30 мкЗв)
- 20 компьютерных томограмм (45-60 мкЗв)



Так что, как видно, даже если каждый день в течение всего года делать по 1 снимку на визиографе, еще вдобавок за год пару-тройку 3D компьютерных томограмм, и еще столько же ортопантомограмм, то даже в этом случае мы не выйдем за переделы безопасных разрешенных доз. Вывод один – бояться получить значительную дозу при стоматологических вмешательствах не нужно. При всем желании выйти за пределы допустимых значений вряд ли получится. Чтобы было понятно, ниже приведу дозы, необходимые для получения каких-либо серьезных последствий для здоровья:



- 750 000 мкЗв - кратковременное незначительное изменение состава крови
- 1 000 000 мкЗв - легкая степень лучевой болезни
- 4 500 000 мкЗв - тяжелая степень лучевой болезни (погибает 50% облученных)
- абсолютно смертельной считается доза около 7 000 000 мкЗв



Все эти цифры несопоставимы по своему значению с дозами, получаемыми нами в повседневности. Так что даже если по какой-то необходимости Вам делают сразу подряд несколько снимков, а накануне Вы уже «облучались», делая ортопантомограмму, то не нужно паниковать и бежать в магазин за счетчиком Гейгера или вбивать в интернет-поисковике "первые симпотомы лучевой болезни". Для самоуспокоения лучше уж тогда «выводить радиацию» бокалом красного вина. Смысла в этом не будет никакого, но настроение сразу улучшится.



рентген зуба





Можно ли делать рентген беременным?



Я не буду распространяться на тему того, что к беременности лучше бы приготовиться заранее, в том числе «приготовить» и собственные зубы у стоматолога заранее. Да так, чтобы не бежать потом с острой болью и убиваться сомнениями не повредит ли та или иная манипуляция развивающемуся ребеночку… Поэтому лирику оставим, а посмотрим на голые факты и здравый смысл. Без фобий, предубеждений, домыслов и мифов. Итак, можно ли делать рентген беременным? Вот, что нам пишут по этому поводу в документах (СанПиН 2.6.1.1192-03):

7.16. Назначение беременных на рентгенологическое исследование проводится только по клиническим показаниям. Исследования должны по возможности проводиться во вторую половину беременности, за исключением случаев, когда должен решаться вопрос о прерывании беременности или необходимости оказания скорой или неотложной помощи. При подозрении на беременность вопрос о допустимости и необходимости рентгенологического исследования решается, исходя из предположения, что беременность имеется…

7.18. Рентгенологические исследования беременных проводятся с использованием всех возможных средств и способов защиты таким образом, чтобы доза, полученная плодом, не превысила 1 миллизиверт за два месяца невыявленной беременности. В случае получения плодом дозы, превышающей 100 мЗв, врач обязан предупредить пациентку о возможных последствиях и рекомендовать прервать беременность".

В общем, вывод из этих двух основных пунктов  прост и понятен. В первой половине беременности снимки делать, однозначно, не стОит, а во второй - 1 мЗв для визиографа - это практически без ограничений.

Еще сюда хотелось бы добавить, что нередко приходилось встречаться с воинственной упертостью такого мнения: рентген у стоматолога при беременности – абсолютное зло. Лучше, мол, запороть зуб, криво вылечить каналы… зубов – много, беременность важнее. Причем такие проповеди ведут не только слабо понимающие суть вещей  непрофессионалы-пациенты, но и зачастую сами врачи-стоматологи, забывшие школьный курс физики. Чтобы разрешить это сомнение, надо понимать, что источники ионизирующего излучения находятся не только в медицинских кабинетах. И не обязательно жить рядом с Чернобылем (а теперь еще и Фукусимой), чтобы получать какие-то дозы из окружающей нас каждый день среды.  Ведь ежесекундно на нас воздействуют и естественные источники (солнце, вода, земля),  и техногенные. И дозы, получаемые от них, гораздо значительнее получаемых от рентгеновского снимка зуба. Для наглядности можно привести один простой пример. Как известно из школьного курса физики, солнце излучает электромагнитную энергию в большом диапазоне, не только в инфракрасном (тепло), видимом (светло), ультрафиолетовом (загар), но и в рентгеновском и гамма-излучении. При этом, чем выше от поверхности земли, тем более разрежена атмосфера и, значит, слабее защита от достаточно сильного излучения солнца. И ведь «борясь» с облучением у стоматолога, те же люди зачастую спокойно летают на юг погреться на солнышке и поесть свежих фруктов. При этом за время 2-3х часового перелета «за здоровым» климатом, человек получает 20-30 мкЗв, т.е. эквивалент примерно 10-15 снимков на визиографе. Кроме того, 1.5-2 часа перед электронно-лучевым монитором или телевизором дает ту же дозу, что и 1 снимок… Многие ли беременные, сидящие дома, смотрящие сериалы, зависающие в интернете, задумываются о том, сколько снимков они «сделали», пока смотрели очередную программу, а потом обсуждали ее с подругами в форуме и соц.сетях? Практически никто, потому как все это не ассоциируется у обывателя с ионизирующим излучением, в отличие от снимка в кабинете у врача.

И все-таки, дорогие будущие мамочки, готовьтесь к беременности заранее. Посещение стоматолога для многих так или иначе все равно остается стрессом. И не столько анестезия или рентген могут быть вредными в этот период, сколько важно ваше спокойствие  и отсутствие лишних переживаний (которых в этот период многим и так хватает с лихвой).

рентген зуба



Какую лучше использовать защиту, если надо сделать снимок беременной? Лучше ли, если врач оденет на меня 2 защитных фартука?



Количество фартуков значения не имеет! См. выше. При контактной рентгенографии фартук, по сути, защищает не от прямого излучения, а от вторичного, то есть отраженного. Для рентгеновского излучения человеческое тело - это оптическая среда, все равно, что стеклянный куб для луча фонарика. Направьте лучик карманного фонарика на одну из граней большого стеклянного куба, и, независимо от толщины и направления луча, куб осветится весь. То же и с человеком - можете запеленать его всего в свинец и светить только в голову - хоть немного, но дойдет до каждой пятки. Так что, под двумя фартуками с хорошим свинцовым эквивалентом беременной будет просто тяжелее дышать.





Можно ли делать рентген кормящим мамам? И если можно, то как быть с кормлением ребенка после процедуры?



Можно. Рентгеновское излучение - это не то же самое, что радиоактивные отходы. Само по себе оно не накапливается в биологической среде. Если вы дадите буханке хлеба смертельную дозу, она не мутирует, не заболеет лучевой болезнью и не начнет "фонить". От лучей света рентгеновские лучи отличаются только длиной волны и обладают прямым повреждающим действием лишь при определенных условиях. Если посветить фонариком в ведро с водой и выключить фонарик,  свет не останется в ведре, не так ли? То же самое и в белково-жировом растворе, которыми являются многие биологические жидкости (в т.ч. и грудное молоко) -  излучение пролетает насквозь, ослабляясь в более плотных тканях. Так что, при такой нагрузке, которая необходима для работы с визиографом, самому молоку вряд ли что-то будет. В крайнем случае, для самоуспокоения можно пропустить одно очередное кормление. Другое дело, что  сами по себе ткани молочной железы в период лактации, безусловно, в большей степени подвержены вредоносному воздействию излучения. Но, опять же, речь о  дозах более мощных, чем это необходимо для цифровой рентгенографии (естественно, при соблюдении всех мер защиты и без "стрельбы" 20 раз куда попало).

рентген зуба

На этом пока все… новые вопросы про рентген и ответы на них, буду добавлять сюда, чтобы все было собрано в одном месте.

P.S. Использованы материалы из статей и книги одного из самых авторитетных рентгенологов в российской стоматологии Рогацкина Д.В.
